Электропривод с электродвигателем переменного тока

Асинхронный двигатель

Самый массовый вид электропривода.

MTF – крановый (для металлического производства)

MTH – крановый (для металлического производства)

с фазным ротором

MTKF, MTKH – с короткозамкнутым ротором.
4А, 5А, А2, АО2 – общесерийные.

Схемы включения асинхронных двигателей:

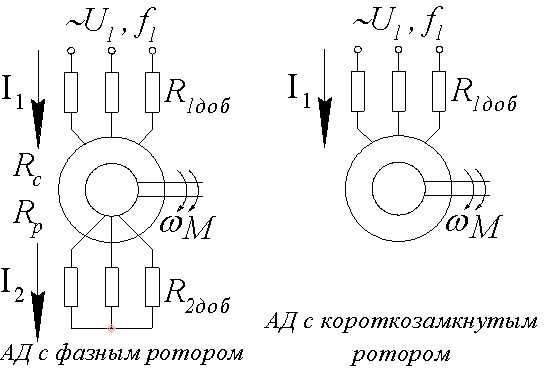

Схема включения асинхронного двигателя

Обмотку Р проводят к обмотке статора (асинхронный двигатель в электрических отношении подобен трансформатору).



E'2, I'2, R'2, X'2 - приведенное значение.

R1=Rс+Rдоб1 – активное значения цепи Статора.

R'2=R'p+Rдоб – активное значения цепи Ротора.

X1, X'2 – индуктивные сопротивления фазной обмотки статора, обмотки ротора.

Xk=X1+X'2 – индуктивное фазное КЗ (из схемы замещения асинхронного двигателя)

- ряд синхронных скоростей, об/мин

р

1

2

3

4

n

3000

1500

1000

750



, рад/с

n0 – скорость вращения магнитного поля статора;
n – скорость вращения поля ротора.
