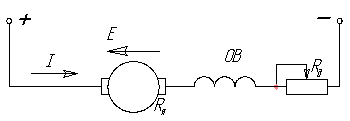

Статические характеристики электродвигателя постоянного тока последовательного возбуждения
Кривая намагничивания
Можно применить формулы (4) и (5) (см.Статические характеристики двигателя постоянного тока независимого возбуждения), но Ф зависит от тока, т.е.
где R=Rя+Rов+Rд
Ф=f(I) не имеет точного аналитического выражения, → вводим допущение: кривую 1 заменяем прямой 2.
(1) → (2) Ф=αI, α=tgφ=const, M=kФI= kαI2 →
- электромеханическая характеристика

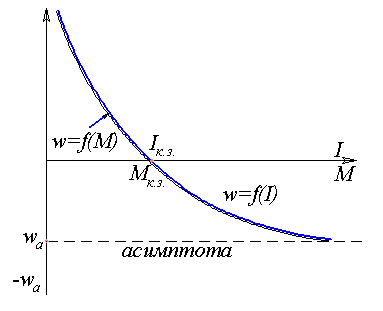

- механическая характеристика
При I→0 и М→0: w→∞
При I→∞ и М→∞: w→ –R/kα
При небольших I и M нагрузка идет «вразнос» → нет режима х.х. и генераторного с рекуперацией.

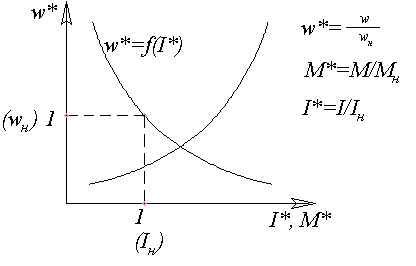

Используются универсальные характеристики двигателя постоянного тока последовательного возбуждения (берем в справочниках); они в относительных единицах.
