Свойства и характеристики электропривода с двигателем постоянного тока смешенного возбуждения (ДПТ СВ)

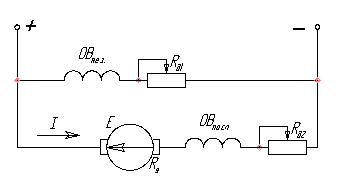

Схема включения электродвигателя постоянного тока смешенного возбуждения (ДПТ СВ)

Ф - магнитный поток.

1 – суммарная Ф;
2 – Фовп
3 – Фовн

Ф=Фовн+Фовн

Диаграмма электродвигателя постоянного тока смешенного возбуждения (ДПТ СВ)

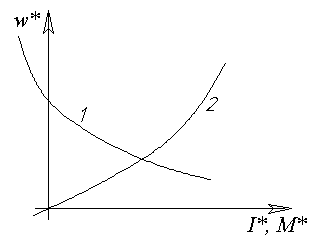

График зависимости угловой скорости от момента и тока

1 -

2 -

Электромеханическая
и механическая характеристики
ДПТ СВ выражаются формулами;

Универсальные характеристики двигателя постоянного тока смешенного возбуждения схожи с характеристиками двигателя постоянного тока последовательного возбуждения, но имеется одно отличие:

  • имеется определенная скорость идеального ХХ
  • двигателя постоянного тока смешенного возбуждения может работать во всех энергетических режимах.
