Ремонт телевизора на базе шасси V3AR (V3A)

Если ваш телевизор на базе шасси V3AR (V3A) внезапно перестал работать и при повторном включении появляется серый экран с помехами и через несколько секунд выключается, то эта статья для вас.

При этой неисправности телевизор начинает потреблять более 90 ватт мощности, что и приводит к срабатыванию защиты. При входе в сервисное меню телевизор работает чуть дольше, около 2 минут, но за это время потребление нарастает до 105 ватт и телевизор неминуемо отключается. Отключение функций защиты в сервисном меню не приведет к положительному результату, но может навредить телевизору, поэтому настоятельно не рекомендую отключать функции защиты в сервисном меню.

Так как эта статья о ремонте, то сразу оговорюсь, что данная неисправность решается достаточно просто. Вся проблема в том, что электролитические конденсаторы со временем высыхают и теряют емкость. Данная неисправность напрямую связана с выходом из строя конденсаторов. И проблема не только в том, что конденсаторы старые, но и в их расположении. В данном случае конденсаторы расположены рядом с силовым диодом, который приводит к увеличению температуры конденсаторов и более быстрому выходу их из строя. Причем внешне конденсаторы выглядят хорошо, никаких признаков деформации не имеют и из-за этого выявить их становится сложнее.

Ну и наконец, перейдем к самим виновникам торжества.

 В конкретном случае были виноваты конденсаторы:

С725 (16V/100мкФ)

С750 (35V/100мкФ)

С755 (16V/220мкФ)

С756 (250V/22мкФ)

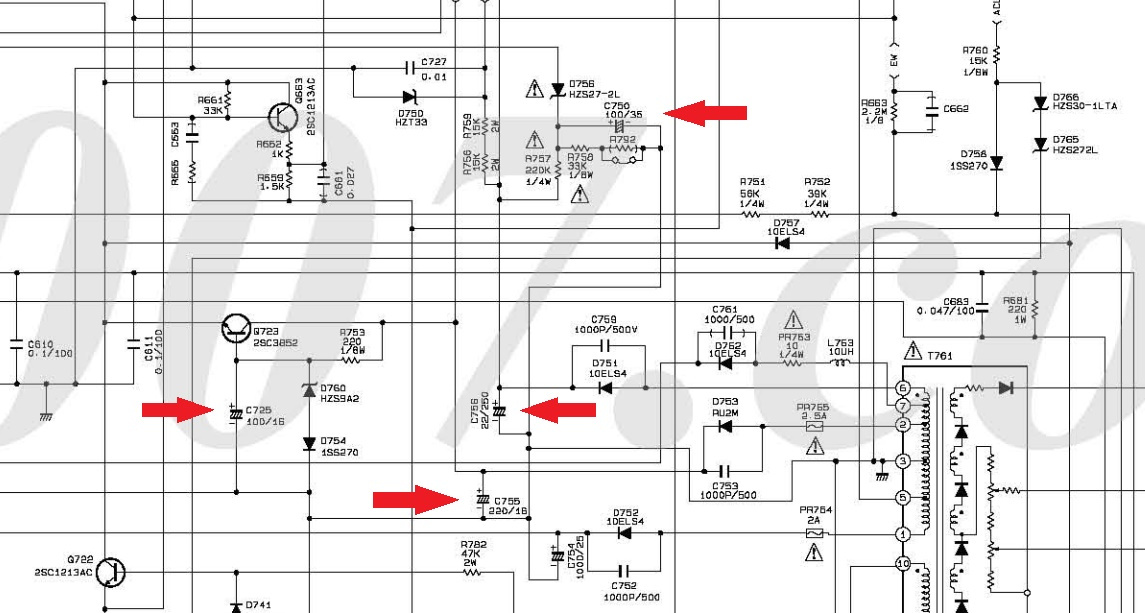

На схеме они указанны красными стрелками и на плате они находятся рядом с микросхемой I681 (TDA8356).

После замены вышеуказанных конденсаторов телевизор работает в штатном режиме. Рекомендую ставить конденсаторы с низким ESR, так как они значительно надежнее стандартных конденсаторов, имеют больший температурный диапазон работы и меньше нагреваются при высокой частоте импульсов.
