Расчет пусковой диаграммы

1. Задаются моментом переключения М2, М2=(1,1…1,3)Мс и числом ступеней Z
2. Определяют кратность моментов при пуске:

Формула кратности моментов при пуске

, где

3. Определяют пиковый момент при пуске:
М1=γМ2
4. Если М1≤(0,8…0,9)Мк, строят пусковую диаграмму.

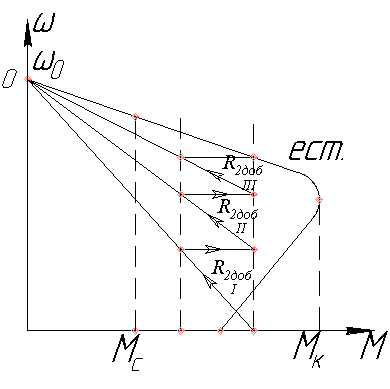

График расчета пусковой диаграммы

5. Если не выполняется вышеуказанные условия, то задаются другими значениями.
