Приведение момента сопротивления исполнительного органа (Mc) и момента инерции (J)

Элементы механической части электропривода связаны между собой и оказывают друг на друга воздействие.


Приведение – пересчет входящих в уравнение движения сил, моментов, масс, моментов инерции к элементу, движение которого рассматривается (чаще к валу электродвигателя).
Для расчетов реальную систему (электродвигателей, редукторов, барабан, груз) приводят в простейшую.

Простейшая схема электропривода с приведенным исполнительным механизмом

ПИМ – приведенный исполнительный механизм.

Условия приведения.

  1. При данной скорости вращения электродвигателя мощность, требуемая приведенному исполнительному механизму должна быть равна мощности реальной системы;
  2. при данной скорости электродвигателя запас кинетической энергии приведенного исполнительного механизма должен быть равен реальной системы.



Приведение момента сопротивления исполнительного органа Мс:


1. Вращательное движение исполнительного механизма.


Реальная система:

Реальная система вращательного движения исполнительного механизма

Приведенная система:

Вращательное движение исполнительного механизма приведенная система

Рис. 1

Условие 1: Pэд1∙ω1 – на валу 1
Pим2∙ω2 – на валу 2
С учетом потерь:

Формула приведения момента сопротивления исполнительного органа Мс

где

Формула передаточного числа

– передаточное число.

Формула приведенного  момента сопротивления исполнительного органа Мс

– Приведенный момент сопротивления исполнительного органа Мс

2. Поступательное движение исполнительного механизма.

Поступательное движение исполнительного механизма

рис 2.

Условие 1: Р1=mgv– для подъема груза
Pэд1∙ω1 – на валу 1 (электродвигателя)
С учетом потерь:

Формула приведения поступательное движение исполнительного механизма

где

Формула - радиус приведения

– радиус приведения

Приведенный момент сопротивления исполнительного органа Мс для поступательного движения исполнительного механизма

– Приведенный момент сопротивления исполнительного органа Мс

3. Двигатель через редуктор вращает барабан и поднимает груз.

Система - Двигатель через редуктор вращает барабан и поднимает груз

Рис 3.

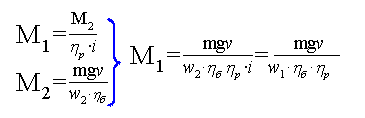

Формула приведения - двигатель через редуктор вращает барабан и поднимает груз

где

Формула - радиус приведения

– радиус приведения

Приведенный момент сопротивления исполнительного органа Мс
Радиус приведения

4. Спуск тяжелых грузов.

Опускание происходит за счет веса груза. Чтобы скорость была const, электродвигатель должен развивать тормозящий момент. Энергия передается от груза к валу двигателя (т.е. наоборот), → электродвигатель развивает меньший момент.

Формула приведенного  момента сопротивления исполнительного органа Мс при спуске тяжелых грузов

Приведение момента инерции (J)

Обратимся к Рис. 3



Jд – момент инерции электродвигателя (в паспорте);
J1 – момент инерции всех масс, вращающийся со скоростью w1;
J2– момент инерции всех масс, вращающийся со скоростью w2.

Формула кинетической энергии

– кинетическая энерги

кинетическая энергия

Задача 1.

Дано;

Jg=0,1 кг∙м2

J1=0,02 кг∙ м2

J2=2 кг∙ м2

m=1000 кг

Rб=0,15 м

v=0,9 м/с

Z1=14

Z2=86

hp=0,97

hб=0,96

Mс↑, Mс↓, J-?

Решение:

1.Передаточное число редуктора

2.Радиус приведения, м

3. Приведенный момент инерции, кг∙ м2

4. Статический момент при подъёме, Н∙м

5. Статический момент при спуске, Н∙м

Задача 2.

Дано:

m=5 кг

Rм=10 см

v=const

n=720 мин-1

h=0,95

Mc-?

w-?
Pдв-?

1. Угловая скорость, рад/сек

2. Момент статический, Н∙м

3. Мощность двигателя, Вт

Задача 3.

Дано:

ЭП токарного станка

Fp=60 кг – сила резанья

rp=20 см – радиус резанья

i=5

nдв=1450 мин-1

h=0,7

Mрез, Мс, Pдв -?

1. Угловая скорость, рад/сек

2. Приведенный радиус, м

3. Момент резания, Н∙м

4. Момент статический, Н∙м

5. Мощность двигателя, Вт
